欢迎访问郑州泽晖节能科技有限公司网站!
20多年实力厂家专业生产高铝砖、粘土砖、浇注料,
莫来石砖、高铝聚轻、轻质粘土保温砖等其他耐火材料

全国咨询服务电话

13007608532 / 15838388826
SK系列耐火砖的分类及理化指标
发布时间:2021-01-20       浏览人次:0
SK系列耐火砖的分类及理化指标

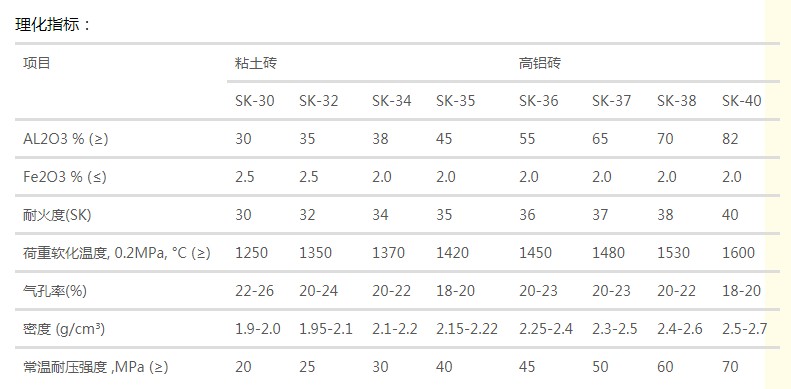

SK是国外在耐火砖耐火度的测试方法上的一种测试指标的表示名称简称为(塞克锥)SK,与我们国内在耐火砖耐火度的测试上还是稍有差异的。(以下是SK系列耐火砖指标)

耐火度是指材料在高温作用下达到特定软化程度的温度,表征材料抵抗高温作用的性能。耐火度所表示的意义与熔点不同。熔点是结晶体的液相与固相处于平衡时的温度。耐火度是多相体达到某一特定软化程度的温度。对绝大多数普通耐火材料而言,都是多相非均质材料,无一定熔点,其开始出现液相到完全熔化是一个渐变过程,在高温下相当宽的范围内,固液相并存。故欲表征这种材料在高温下的软化和熔融的特征,只能以耐火度来度量。

耐火度不是一种物质所特有的绝对物理量,是材料在特定试验条件下测定的达到特定软化程度时的相对技术指标。将试验物料按规定方法做成截头三角锥(简称试锥),与在特定升温速度下具有固定弯倒温度的标准截头三角高温锥(简称标准锥),共伺在既定升温速度和一定气氛条件下加热,以试锥的弯倒程度与标准锥弯倒程度相当的对比方法测定耐火度。截头三角锥下底海边长8mm,上底海边2mm,高30mm。测定时,在高温下角锥内可能出现液相。随温度升高,液相量增多,液相粘度降低,锥体软化。当软化到一定程度后,锥体因其自重作用而逐渐弯倒。当试锥与标准锥同时弯倒直到其顶点与底盘相接触时,则以此标准锥已确定的弯倒温度为准,作为试锥的耐火度。我国通用的标准锥以WZ和锥体弯倒温度的十分之一标之。如试锥与WZ171 号标准锥同时弯倒,则试样的耐火度为1710℃。

耐火度是评定耐火材料的一项重要技术指标。但是,不能作为制品使用温度的上限。对由单相多晶体构成的耐火材料,其耐火度一般低于晶体的熔点。但是,有些耐火材料,如当形成的液相粘度很高时,其耐火度也可高于熔点。

耐火砖的表示方法和测试试验方法有很多种包括物理测试和化学测试等指标,所以在任何时候购买耐火砖一定要先提供需要产品的技术参数才能买到如意的产品。
分享:

新闻动态
Navigation
  • 郑州泽晖节能科技有限公司
  • 手机:13007608532
  • 电话:15838388826
  • 邮箱:473615619@qq.com
  • 地址:新密市米村镇朱家庵村五组

公司简介 产品中心 成功案例 新闻动态 常见问题 联系我们

13007608532 / 15838388826

郑州泽晖节能科技有限公司

手机:13007608532
电话:15838388826
邮箱:473615619@qq.com
地址:新密市米村镇朱家庵村五组
查看更多

微信洽谈

点击咨询

13007608532
