欢迎访问郑州泽晖节能科技有限公司网站！
TXT地图XML地图联系方式
20多年实力厂家专业生产高铝砖、粘土砖、浇注料，
莫来石砖、高铝聚轻、轻质粘土保温砖等其他耐火材料

全国咨询服务电话

13007608532 / 15838388826
    • 首页 > 新闻动态 >
    磷酸盐结合高铝砖性能特点及使用部位
    发布时间：2020-06-24       浏览人次：0
    磷酸盐结合高铝砖性能特点及使用部位

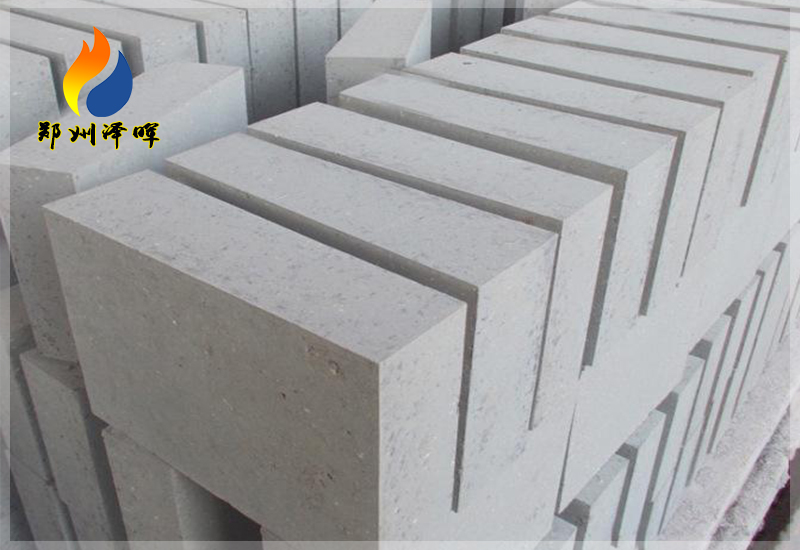

          磷酸盐结合高铝质是以高铝矾土熟料为骨料和细粉，磷酸和磷酸铝为结合剂，经半干法压制成型，磷酸盐耐火砖400-600度热处理的化学结合而成的高铝耐火制品，用于大中型水泥烧成带以及过渡带


         磷酸砖结合高铝砖.又简你为磷酸盐砖。磷酸盐结台高铝耐磨砖又简称为磷酸盐耐磨砖。蓝晶石砖又为高荷软砖或特种磷酸砖砖。磷酸盐系列砖，比高铝砖的耐火度高、强度好、耐急冷急热、耐化学浸蚀、耐磨.它的出现推本上淘汰了高铝砖在水泥回转窑中的应用，烧成带、冷却带、蓖冷机、窑头革及其他易磨和容易受化学浸蚀的地方都由它替代粘土高铝砖。 蓝晶石砖的耐急冷恳热等指标虽然更好，但由于不易挂窑皮，挂上窑皮又易脱落的弱点，妨周了它的推广使用。通常回转窑内磷酸砖系列砖的使用寿命为: 烧成带100一200d;过渡带150一400d;冷却带180 -400d。

        磷酸盐砖是近几年发展起来的新型耐火砖，是用磷酸盐结合烧矾土集料，机压成型，用浓度为42.5%一50%磷酸溶液作结合剂而制成。用磷酸铝作结合剂而制得的砖为磷酸盐耐磨砖。以上两种砖均为不烧结砖,三氧化二铝含最在80%左右.具有耐高温、耐侵蚀、耐急冷急热、耐磨、强度高的优点，但导热系数较大。磷酸盐砖适用于烧成带，磷酸盐耐磨砖适用于冷却带和放热反应带与分解带未端。在水泥工业磷酸盐砖正在取代高铝砖，得到普遍应用。


       磷酸盐砖的密度为2.77g/cm'.抗压强度经500℃处理冷后为105 MPa ; 500°处理冷后为63.67MPa;1000℃，热震为16.48MPa，荷重软化温度0.6%变形时为1325一1440℃ ;4%变形时为1495一1550℃。导热系数:500℃为1.849;800℃时为1.777;1000℃时为1.748;1300℃时为1.91,平均热胀系数(10一8/℃ ):500℃时为6.24;1000℃时为7.25;1300℃时为6.53;热震稳定性在1100℃可承受浇水次数100次。
    分享：
    上一篇：莫来石均化料在耐火砖中的运用 下一篇：热镀锌炉用耐火砖
    返回列表

    隧道窑用耐火材料都要满足些什么要求呢？ 回转窑为什么选用高铝砖而不用粘土砖？ 水泥窑用耐火浇注料的发展趋势 回转窑为什么选用高铝砖而不用粘土砖？ 水泥窑耐火材料在使用时需要注意的三大关键！ 耐火砖的原材料 水泥回转窑系统结皮堵塞的原因有哪些? 碳化硅制品有哪几种？ 高岭土成制作复合硅酸铝保温材料新型原材料！ 碳化硅砖的成分及特点
    新闻动态
    Navigation
    • 郑州泽晖节能科技有限公司
    • 手机：13007608532
    • 电话：15838388826
    • 邮箱：473615619@qq.com
    • 地址：新密市米村镇朱家庵村五组

    公司简介 产品中心 成功案例 新闻动态 常见问题 联系我们

    13007608532 / 15838388826

    郑州泽晖节能科技有限公司

    手机：13007608532
    电话：15838388826
    邮箱：473615619@qq.com
    地址：新密市米村镇朱家庵村五组
    查看更多

    微信洽谈

    All rights reserved © 版权所有：Copyright 2019-2022 郑州泽晖节能科技有限公司 .All Rights Reserved  豫ICP备19039864号-1 营业执照

    点击咨询

    13007608532
